Verseilmaschine

Verseilmaschine SZ-50-FO

By | LWL, LWL
Lichtwellenleiter-Hohladern können sehr effizient mit der SZ-50-FO verseilt werden. Diese kompakte SZ-Verseilmaschine wird mit drei unterschiedlichen Antrieben angeboten. Abhängig von der Liniengeschwindigkeit und dem Produkt liefert KHU Sondermaschinen die entsprechende SZ-Verseilmaschine.
Besonderheiten
* Kompakter, solider Aufbau
* Lineares Verdrehen der Seilscheiben
* Für hohe Produktionsgeschwindigkeiten
* Große Anzahl an Schlägen
* Kurze Drallwechselstellen
* Schonende Verseilung
* Niedrige Reibung
* Direkter Antrieb aller Elemente
* Einfache Integration
* Inklusive Sicherheitseinrichtung
* Hohe Qualität
Technische Daten

Anzahl der Verseilelemente, max … 1+12
Verseilelemente Durchmesser ……. max. 4,0 mm
Typischie Anwendung …………… LWL-Kabel
Speicherlänge ………………… 4000 mm
Max. Schläge pro Richtung ……… max. 15
Max. Drehzahl des Rotors ………. 3000 rpm
Max. Produktionsgeschwindigkeit … 200 m/min
Baulänge …………………….. 4500 mm

Optionen

+ Steuereinheit mit Bildschirm
+ Längsverschiebung
+ Querverschiebung
+ Austausch-Rotor, -Verseilscheiben
+ Zugmesseinrichtung
+ Papier Längsfaltung für UL-Kabel

Verseilmaschine SZ-50-B

By | Allgemein
Die SZ-50 B SZ-Verseilmaschine ermöglicht eine absolut lineare und schonende Verseilung über die gesamte Speicherlänge. Abgestimmt auf die Anwendung liefert KHU Sondermaschinen die passende SZ-Verseilmaschine und komplette Maschinengruppen zur Auf-/ Umrüstung Ihrer bestehenden Produktionsanlage für die Verseilung von Installations-Energiekabel, LWL-Hohladern oder zur Energiekabel-Abschirmung.
Besonderheiten
* Kompakter, solider Aufbau
* Lineares Verdrehen der Seilscheiben
* Für hohe Produktionsgeschwindigkeiten
* Große Anzahl an Schlägen
* Kurze Drallwechselstellen
* Schonende Verseilung
* Niedrige Reibung
* Direkter Antrieb aller Elemente
* Einfache Integration
* Inklusive Sicherheitseinrichtung
* Hohe Qualität
Technische Daten

Anzahl der Verseilelemente, max … 3-7
Verseilelemente Durchmesser ……. max. 8,0 mm
Typischie Anwendung …………… CU-Installationskabel
Speicherlänge ………………… 4000 mm
Max. Schläge pro Richtung ……… max. 12
Max. Drehzahl des Rotors ………. 3500 Umin
Max. Produktionsgeschwindigkeit … 500 m/min
Baulänge …………………….. 4500 – 6000 mm

Optionen

+ Steuereinheit mit Bildschirm
+ Längsverschiebung
+ Querverschiebung
+ Austausch-Rotor, -Verseilscheiben
+ Zugmesseinrichtung
+ Papier Längsfaltung für UL-Kabel

Verseilmaschine SZ-60-FO

By | Allgemein
Die SZ-60-FO ist optimal geeignet für die SZ-Verseilung von LWL-Hohladern mit einem Durchmesser von bis zu 4mm. Es können bis zu 1+18 Elemente in einer Liniengeschwindigkeit von bis zu 200m/min verarbeitet werden. Die hohe Anzahl an Schlägen mit kurzen Drallwechselstellen steigert Ihre Produktivität bei schonender Verseilung durch sehr geringe Reibung. Die SZ-Verseilmaschine ist sehr kompakt und lässt sich in Ihre bestehende Anlage integrieren.
Besonderheiten
* Kompakter, solider Aufbau
* Lineares Verdrehen der Seilscheiben
* Für hohe Produktionsgeschwindigkeiten
* Große Anzahl an Schlägen
* Kurze Drallwechselstellen
* Schonende Verseilung
* Niedrige Reibung
* Direkter Antrieb aller Elemente
* Einfache Integration
* Inklusive Sicherheitseinrichtung
* Hohe Qualität
Technische Daten

Anzahl der Verseilelemente, max … 1+18
Verseilelemente Durchmesser ……. max. 4,0 mm
Typischie Anwendung …………… LWL-Kabel
Speicherlänge ………………… 4000 mm
Max. Schläge pro Richtung ……… max. 15
Max. Drehzahl des Rotors ………. 3000 Umin
Max. Produktionsgeschwindigkeit … 200 m/min
Baulänge …………………….. 4500 mm

Optionen

+ Steuereinheit mit Bildschirm
+ Längsverschiebung
+ Querverschiebung
+ Austausch-Rotor, -Verseilscheiben
+ Zugmesseinrichtung
+ Papier Längsfaltung für UL-Kabel

QSVM

By | Allgemein, INNOVATION, KABEL, KABEL

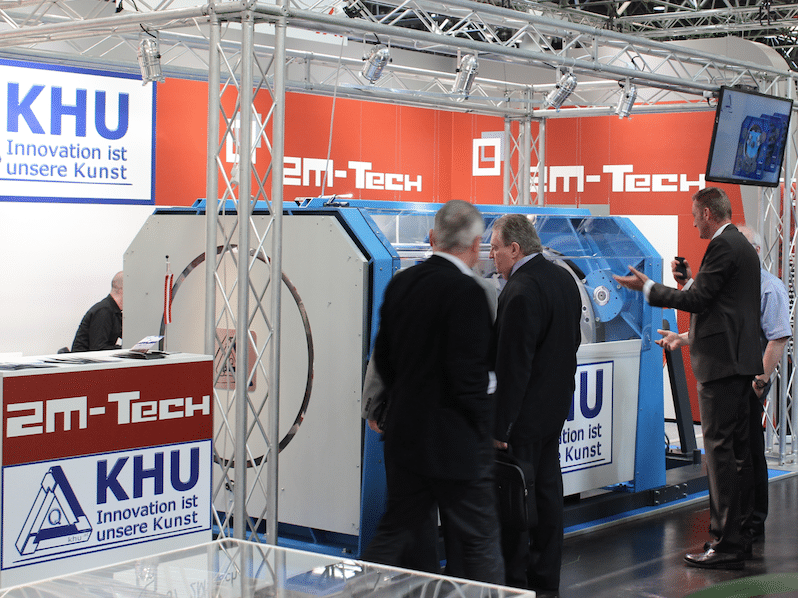

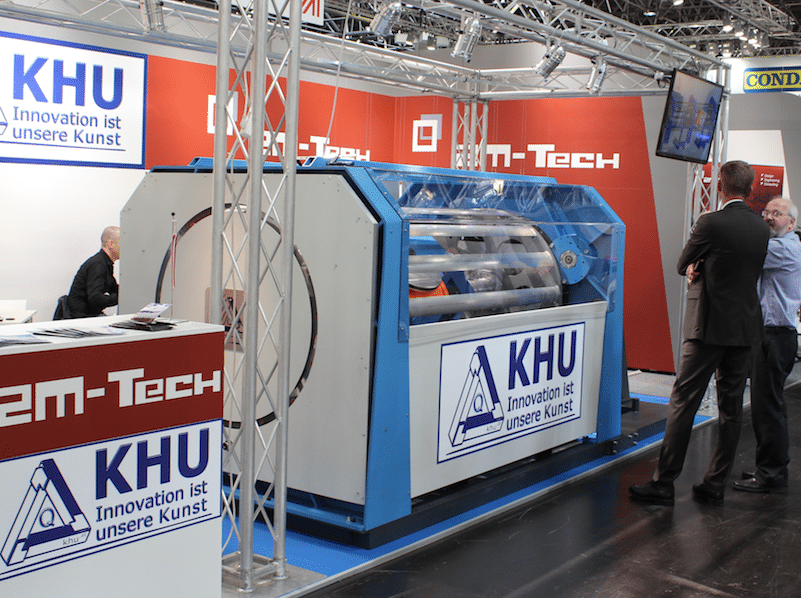

Die erste rohrlose Rohrverseilmaschine der Welt – die Q-SVM.

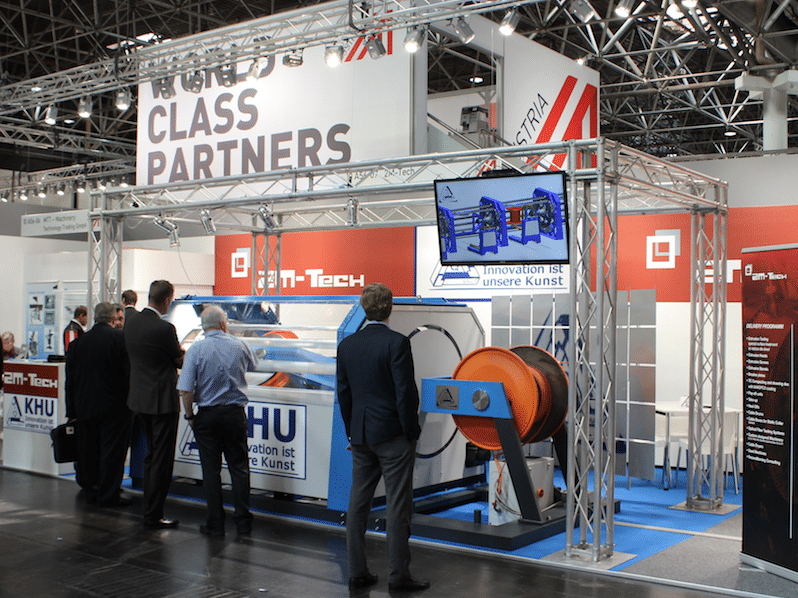

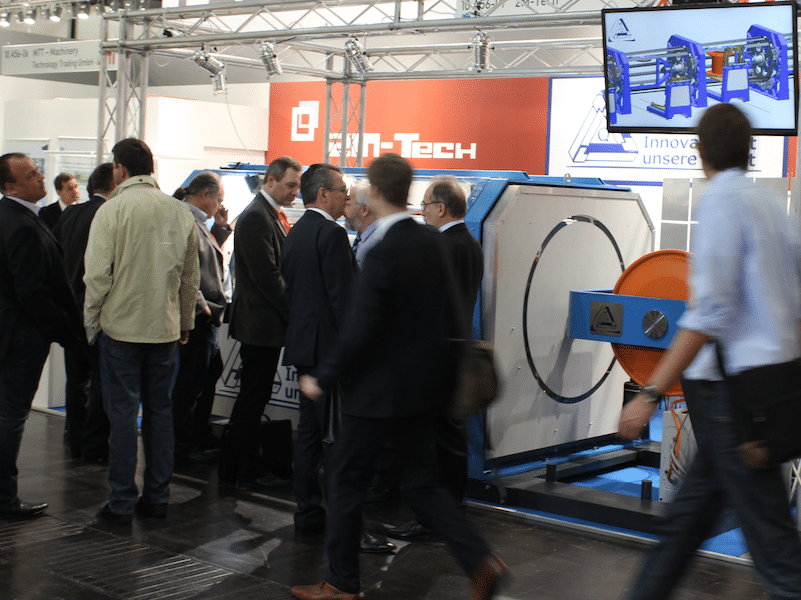

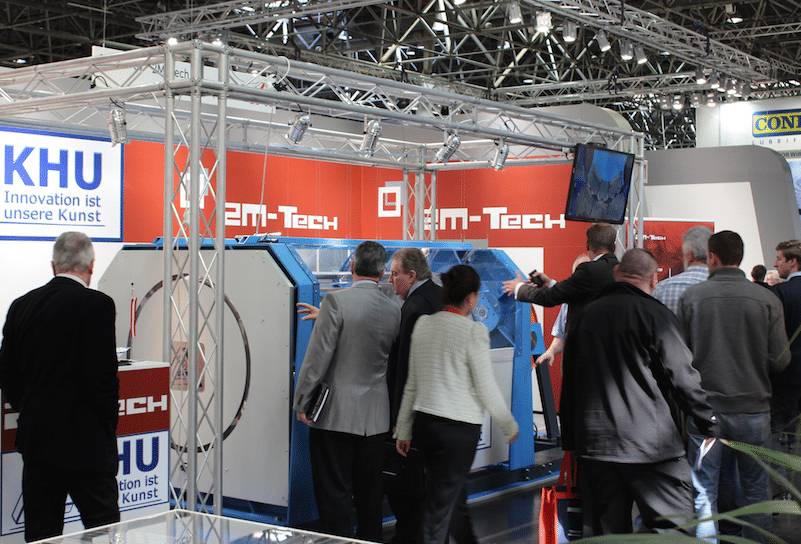

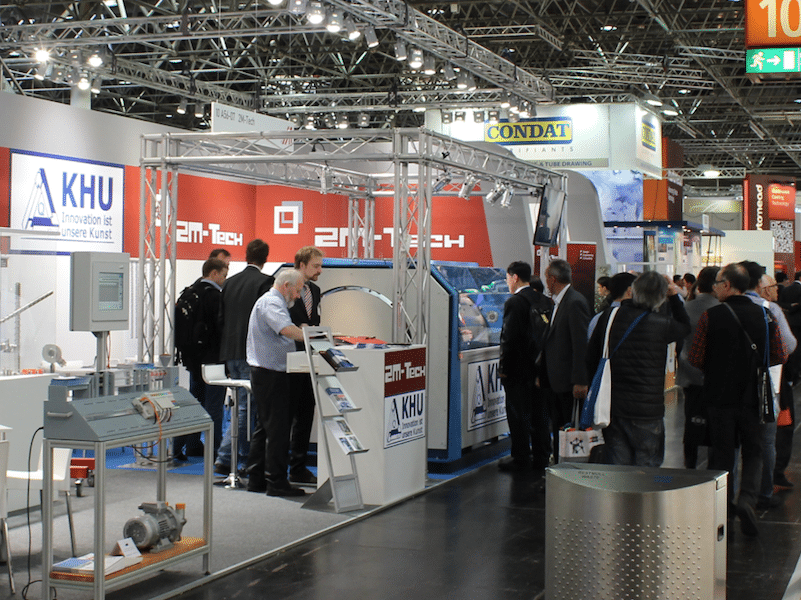

Danke, dass Sie uns auf der WIRE 2014 in Düsseldorf besucht, und den Prototypen unserer Hochgeschwindigkeits-Verseilmaschine WIRE 2014 begutachtet haben!
