Unterblattanleger

By Druck & Papier

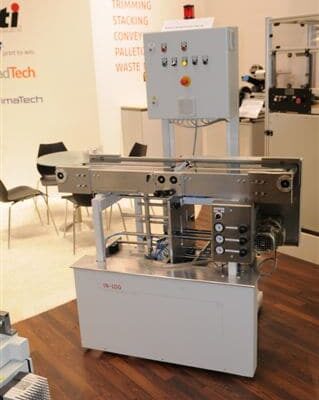

Der Unterblattanleger für die Firma InLOG wurde von KHU Sondermaschinen konstruiert und realisiert, unter Erfüllung der nachfolgenden Spezifikationen.

Technische Anforderungen
Der Unterblattanleger UA/40 vereinzelt die in das Magazin eingelegten Unterblätter und schiebt ein Blatt unter den Produktstapel. Die Vereinzelung erfolgt von unten über eine Vakuumsaug- und Greifereinrichtung. Das Unterblatt wird über ein Fördersystem, dass vom Magazin zum Unterblatttisch gefördert.

Technische Daten
Unterblattformate: Breite 148 bis 297 mm Länge 105 bis 320 mm
Leistung: max. 40 Pakete / min
Papierqualität: gemäß beigelegten Mustern 70 bis 200 Gramm/m² geeignet für Vakuumabzug
Fassungsvermögen des Magazins: bis zu 1.000 Blatt – abhängig vom Deckblattmaterial und Format
Elektrischer Anschluss: 230 Volt 1 Phase N+PE, 50Hz, 0,75 kW
Druckluftversorgung: 6 bar

Die Fördertechnik setzt sich zusammen aus:
Ein Flachbandförderer mit Unterblattzuführwalze sowie vertikal stehende, axial verstellbare, mitlaufende Bänder, die ein seitliches Fixieren der Paketstapel ab dem Kreuzleger ermöglichen. Die diesbezügliche mechanische Schnittstelle zum Kreuzleger wird im Rahmen einer Bestandsaufnahme bei der Druckerei durch KHU Sondermaschinen durchgeführt. Dies gilt auch für die Durchlaufhöhe. Das Gerät wird integraler Bestandteil einer Automatisierungslösung gemäß Aufstellungsplan und muss somit auf einem Grundrahmen fixierbar sein, der ein einfaches Verschieben der Anlagenteile ermöglicht.
