BEARBEITUNGSAUTOMATEN

Durchdachte und automatisierte Bearbeitungsautomaten.

Manipulationsanlage für Aluminiumplatten

By BEARBEITUNGSAUTOMATEN, HANDLING

Diese Anlage von  KHU Sondermaschinen dient der Manipulation von Aluminiumplatten. Eine Art Scherenhubtisch, jedoch verkehrt aufgebaut, hebt die Platten mittels Vakuumtechnik und befördert diese zu den Bearbeitungsstationen, wie Säge, Fräse, Wendeeinrichtung, Folierung und Lager.

Ähnlich einer Laufkatze eines Brückenkrans, bewegt sich der Scherenhubtisch auf I-Trägern und wird mittels Elektromotoren angetrieben.

In der Wendestation werden die Platten gewendet, um deren Rückseite befräsen zu können.

Die Folierstation dient dem Verpacken bzw. Folieren der fertigen Platten. Hierbei wird gleichzeitig die Ober- wie Unterseite vollautomatisch mit Folie beklebt.

Gewindeschneidautomat

By BEARBEITUNGSAUTOMATEN, PRODUKTIONSAUTOMATEN

Bei dieser Anlage von KHU Sondermaschinen handelt es sich um eine vollautomatische Gewindeschneideanlage.
Hier, beispielsweise, zur Herstellung von Gewinden von fünf Seiten zur gleichen Zeit. Bei diesem Beispiel handelt es sich um Mehrspindelgewindeschneidköpfe. Das Werkstück kann manuell oder durch Roboter eingelegt werden. In diesem Fall handelt es sich um Gewindeformungen mit Schneidemulsion.

Technische Daten
Taktzeit: 5 sec.
Gewinde:

  • 4xM4 – 1800U/min
  • 2xM12x1,5 – 700U/min
  • 4xM6 – 1000U/min
  • 8xM6 – 1000U/min





















Fräsautomat

By BEARBEITUNGSAUTOMATEN, PRODUKTIONSAUTOMATEN

Bei diesem Vollautomaten von  KHU Sondermaschinen werden sowohl Bohr- als auch Fräsbearbeitungen durchgeführt.

Die Anlage verfügt über einen Rundtaktläufer mit mechanischen Spannsystem und insgesamt vier horizontal angeordneten Bohreinheiten sowie acht speziell entwickelten vertikalen Fräseinheiten.

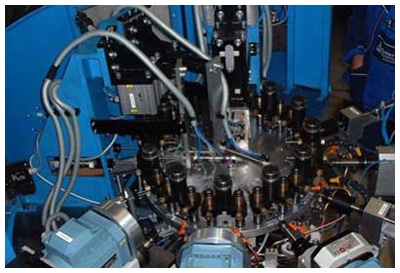

Bohrautomat

By BEARBEITUNGSAUTOMATEN

Bei dieser Anlage von KHU Sondermaschinen werden Schrauben für die Automobilindustrie bearbeitet. Sowohl axiale wie auch radiale Bohrungen durch die Schrauben sollen einen Öldurchfluss ermöglichen.

Über die Vereinzelungsmechanik gelangen die unbearbeiteten Schrauben gerichtet in die Maschine und werden in Spannvorrichtungen, die auf einem Rundtakttisch befestigt sind, eingelegt. Anschließend beginnt die Bearbeitung der Schrauben in den jeweiligen Bohrstationen. Bohrbruchüberwachungen ermöglichen hierbei eine prozesssichere Produktion.

Bearbeitungsautomaten

By BEARBEITUNGSAUTOMATEN

KHU Sondermaschinen stellt seit Jahrzehnten vielfältige Bearbeitungsautomaten für die Industrie her. Hier ein kleiner Auszug aus den praxiserprobten Maschinen:

  • Bohrautomat für Spezialschrauben der Automobilindustrie. Dieser Automat stellt Öldurchlassschrauben her.
  • Fräs – Bohrautomaten mit Rundtaktläufer, mehreren Bohreinheiten, sowie individuell an Ihre Anforderungen angepassten Fräseinheiten.
  • Gewindeschneideautomaten ermöglichen die Herstellung mehrerer Gewinde zur gleichen Zeit. Die Werkstücke können von Hand oder durch Roboter eingelegt werden.
  • Roboter-Polierzelle für Extrusionswerkzeuge und ähnliche Bauteile. Dafür wurde ein neuartiges Polierverfahren entwickelt. Programmierung über CAD-CAM System.
  • Hochdruckwaschautomaten die speziell für die Reinigung von Teilen nach deren Herstellung entwickelt wurden. Diese Automaten können Sie mit heißen oder kalten Flüssigkeiten, sowie mit Säuren und Laugen  bedienen.
  • Spänepressanlagen können verschiedenste Materialien, die über die Absauganlagen bereitgestellt werden, verpressen und zu Briketts verarbeiten. Unterschiedliche Schüttdichten können dabei automatisch ausgeglichen werden. Die Anlagen können mit Holzspänen, Alu- Stahlspänen etc. beschickt werden.
  • Späneförderer für unterschiedliche Verwendungszwecke wie z.B.:
    • Kratzerbandförderer, die Späne über Ketten mit Querbolzen vom Boden des Gehäuses herauskratzen.
    • Schneckenförderer die Späne über eine, oder mehrere Förderschnecken befördern können.
    • Scharnierbandförderer transportiert die Späne über die senkrecht zum Scharnierband angebrachten Rippen (Quermitnehmer).
    • Magnetbandförderer mit Elektro- oder Permanentmagneten unterhalb des Bleches oder Gurtes. Dadurch können die Späne auch bei Steigungen am Boden fixiert werden.
  • Absauganlagen für die Industrie wie auch für Klein- und Mittelbetriebe werden explizit an Ihre bestehenden Anlagen angepasst. Wir bieten Ihnen leistungsstarke und wirtschaftliche Speziallösungen.
  • Schweißautomat für die Ofenrohrindustrie. Diverse Ofenrohre, ob gerade, Knie oder gebogen können mit dem Schweißautomaten verschweißt werden.
